[Android] Clean Architecture in Android

이전 포스팅에서는 Clean Architecture 개념 정리를 하였습니다.

Clean Architecture

이번에는 Android에서의 Clean Architecure는 어떠한 개념인지에 대해 정리해보려 합니다.

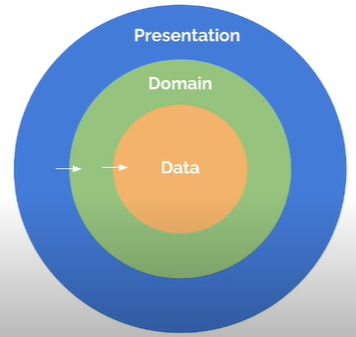

Android에서의 Clean Architecture 구조

출처 : https://www.youtube.com/watch?v=K1aC7eO6vbw

위의 구조로, 기존 Clean Architecture와 거의 동일한 구조이고 이름만 다릅니다. 대략적인 데이터 흐름도 Presentation > Domain > Data > Domain > Presentation 으로 진행됩니다.

각 요소의 특징

Presentation

• UI 영역, 사용자가 보는 화면
• MVVM 패턴과 MVI 패턴이 혼합되어있음

  • MVVM - Jetpack ViewModel : common UI state를 캡슐화하는데 사용됨, Kotlin Flow로 state를 알 수 있음
  • MVI - 작업이 common UI state를 수정하고, Kotlin Flow를 활용해 화면에 새로운 state를 전달

  • 하는 기능으로 나눈다면, View와 Presenter로 나눌 수 있다
    • View : UI 화면 표시와 사용자 입력을 담당
    • Presenter : 입력에 대한 액션을 어떻게 해야되는지를 담당
• 주요 Android Component
  • View (Fragment)
    • Kotlin Flow를 통해 상태를 관찰하고, Kotlin Flow에 의해 전달되는 상태를 변경
    • 상태 변경에 의해 UI가 변경
    • 사용자 액션을 ViewModel에 전달
  • ViewModel
    • Kotlin Flow로 상태를 View 전달
    • 사용자 액션을 다룸
  • ViewState
  • StateTimeTravelDebugger
    • 동작과 상태를 로깅
  • NavManager
    • NavHostActivity안의 모든 Navigation event를 다루기위한 singleton



Domain

• 앱의 핵심적인 부분, 비즈니스 로직
• 다른 계층과 독립적
• 다른 계층(ex) Data의 데이터베이스)의 변화는 Domain 계층에 영향을 주지 않음
• 주요 Android Component
  • UseCase
    • 비즈니스 로직
  • DomainModel
    • 앱 안에 사용될 데이터의 핵심적인 구조(core structure) 정의
  • Repository Interface
    • Data 계층으로부터 독립적이게 하기 위한 Interface



Data

• 앱의 데이터를 관리
• 데이터 소스를 연결하고, 저장소를 통해서 Domain에 데이터를 제공
• 인터넷에서 데이터를 검색하거나 디바이스가 오프라인일 시 디스크 캐시를 전달
• 주요 Android Component
  • Repository
  • Mapper
    • Data model을 Domain model에 매핑 (Domain 계층으로부터 Domain 계층을 독립적으로 하기위해)



참조 : https://github.com/igorwojda/Android-Showcase
